Всепогодные · Шумозащитные · Антивандальные кожухи для генераторных установок: инженерная логика и коммерческая ценность

Главный вывод: в сценариях наружного размещения дизель-генераторных установок потери от простоя одной машины, вызванного дождём и снегом, вандализмом или жалобами на шум, значительно превышают стоимость самого кожуха. Всепогодный кожух для генератора (степень защиты IP55 и выше, ударопрочная конструкция, снижение шума на 25–40 дБ) обеспечивает предсказуемые единовременные вложения в постоянную готовность установки к работе в незащищённой наружной среде. Ниже материал раскрывается в двух измерениях — инженерное проектирование и коммерческие решения.

一、Когда генератор оказывается на улице, реальные затраты никогда не ограничиваются самой установкой

На промышленных объектах неоднократно подтверждена закономерность: разрыв между номинальными условиями эксплуатации в помещении и фактическими условиями на улице в конечном итоге превращается в финансовые издержки — в виде простоев, ремонтов или штрафов за несоответствие нормам.

Дизель-генераторная установка (ДГУ) — это именно то оборудование, для которого наружное размещение часто является вынужденным: резервный источник питания для больницы или дата-центра, автономная электростанция на стройплощадке, аварийный генератор на объекте связи. При работе на открытом воздухе шумовое воздействие на окружающую акустическую среду в ночное время зачастую превышает нормативы для жилых зон. Без защиты генератор подвергается тройному риску: проникновение дождя и снега, накопление пыли, умышленное повреждение. Ещё более скрытая проблема — температура: летом рост температуры в замкнутом пространстве может резко сократить срок службы электронных компонентов и привести к перегреву двигателя, а зимой низкие температуры способны вызвать резкое падение ёмкости аккумуляторных батарей и затруднить запуск.

Общее у этих проблем одно: они не появляются в закупочной документации, но постоянно фигурируют в журналах технического обслуживания. Инженерная логика всепогодного кожуха по своей сути состоит в том, чтобы изолировать неконтролируемые переменные наружной среды за пределами границ эксплуатации генератора.

二、Инженерная реализация всепогодной защиты: от «укрытия от дождя» к «изоляции от среды»

Конструкционный материал — первая линия обороны. Промышленные кожухи для генераторов обычно изготавливаются из холоднокатаной или оцинкованной стали толщиной 1,5–2 мм в качестве основной конструкции с порошковой окраской или горячим цинкованием, что обеспечивает антикоррозионный срок службы 5–10 лет и более в условиях соляного тумана, кислотных дождей и ультрафиолетового старения. Для сильно агрессивных сред — прибрежные зоны, территории химических предприятий — стеклопластик или литой алюминий являются более оптимальным выбором: их долговечность значительно превосходит обычную углеродистую сталь.

Степень защиты — количественный критерий. Уровень NEMA 4 или IP55 и выше означает, что кожух способен противостоять проникновению дождя, снега, льда, брызг и переносимой ветром пыли. Для генераторной установки это не маркетинговый лозунг, а физическая характеристика, подтверждённая стандартными испытаниями. Достижение этого уровня требует системного проектирования: от материала уплотнителей дверных проёмов и обработки кабельных вводов до лабиринтной структуры вентиляционных отверстий.

Термоменеджмент — наиболее критичный этап для ДГУ. Изолируя генератор от внешней среды, кожух одновременно перекрывает каналы отвода тепла. При этом генератор выделяет значительное количество тепла: двигатель внутреннего сгорания, генераторная часть, система выпуска отработавших газов. Наружный кожух должен обеспечивать организованный забор холодного воздуха и отвод нагретого. Естественная конвекция (забор воздуха снизу, выброс сверху) подходит для установок малой мощности или кратковременного резервного режима. Для установок средней и большой мощности, а также для длительной непрерывной работы необходимо принудительное воздушное охлаждение с расчётом расхода воздуха, соответствующего тепловыделению двигателя и генератора. Серия Vertiv ECM3 использует интеллектуальную систему охлаждения, автоматически регулирующую скорость вращения вентиляторов в зависимости от наружной температуры, обеспечивая баланс между энергоэффективностью и температурным контролем.

Между доступностью для обслуживания и защитными свойствами существует естественное противоречие. Для генератора это особенно актуально: обслуживание требуется часто — проверка уровня масла и охлаждающей жидкости, топливные фильтры, аккумуляторная батарея, панель управления. Хороший проект разрешает это противоречие инженерными средствами: шарнирные двери с уплотнителем из EPDM в сочетании с трёхточечным замком обеспечивают как класс герметичности, так и доступ обслуживающего персонала к ключевым узлам без демонтажа всего кожуха. Смотровые окна для контроля уровня жидкостей и показаний панели управления дополнительно снижают воздействие внешней среды, связанное с «открыванием двери, чтобы просто взглянуть».

三、Контроль шума: от «работоспособности» к «соответствию нормам»

Для генераторной установки контроль шума — не преимущество, а обязательное условие допуска. Когда расстояние между местом размещения ДГУ и жилой зоной, больницей, офисной территорией или иной чувствительной акустической средой меньше установленной законом буферной зоны, именно кожух становится тем элементом, который определяет возможность эксплуатации объекта.

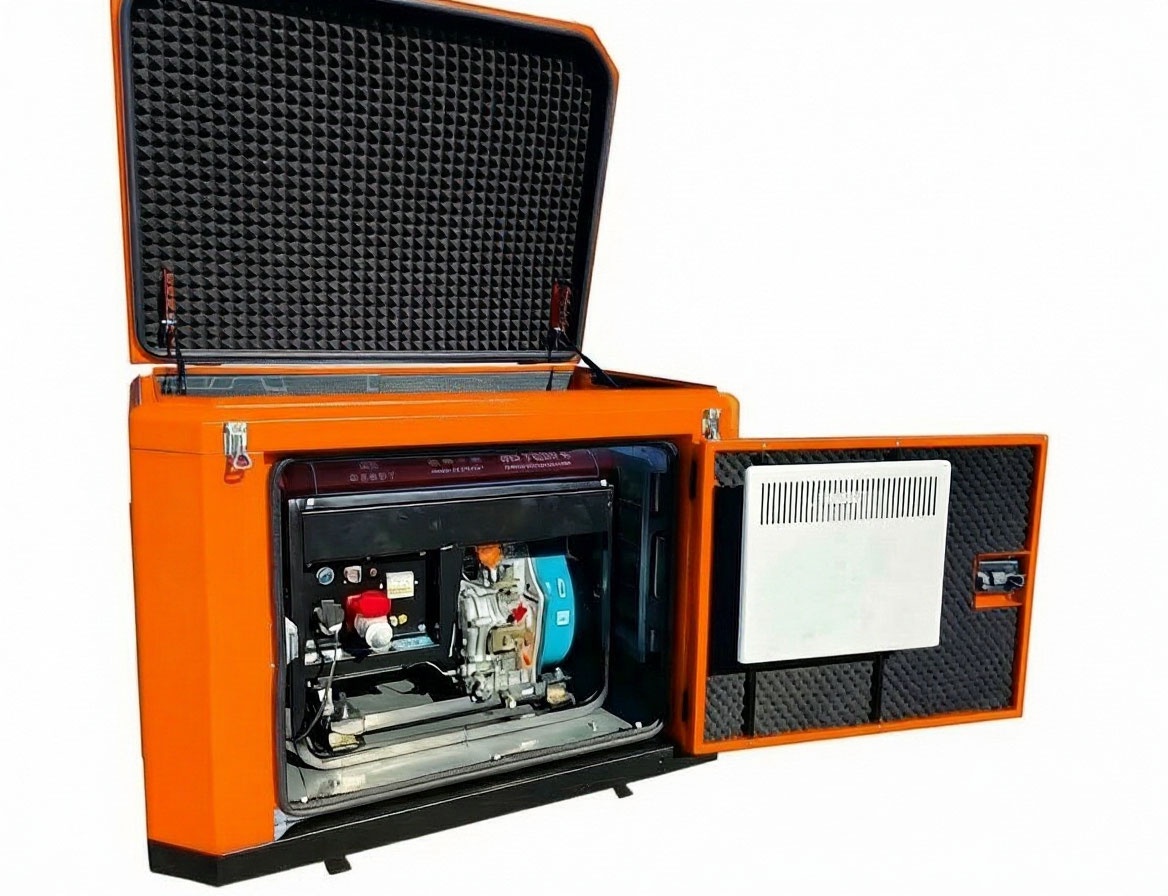

Акустический проект кожуха следует совместному пути «звукопоглощение — звукоизоляция — герметизация». Наружный стальной лист обеспечивает базовую звукоизоляцию, внутренняя облицовка из стекловолокна центробежного формования или каменной ваты толщиной 50–100 мм (плотностью от 80 кг/м³) поглощает средне- и высокочастотную звуковую энергию, перфорированная панель (степень перфорации 25–32%) позволяет звуковым волнам проникать в звукопоглощающий слой без отражения.

Отдельного внимания для ДГУ требует низкочастотный шум — импульсы выхлопа двигателя и низкочастотные составляющие механического шума. Только звукопоглощающих материалов здесь недостаточно: необходимо конструктивно добавить массовый слой или демпфирующий слой, а также предусмотреть подключение штатного глушителя выхлопа к выведенному через кожух газоходу с сохранением акустической развязки.

Градация по производительности делает выбор обоснованным. Стандартный класс кожуха обеспечивает вносимые потери 25–30 дБ(А), удерживая уровень шума на расстоянии 7 метров в пределах 70–75 дБ(А); усиленный класс — 30–35 дБ(А); сверхтихий класс — снижение шума на 35–40 дБ(А), что соответствует уровню звукового давления 60–65 дБ(А) на расстоянии 7 метров. Для большинства применений ДГУ на городских окраинах усиленный класс, как правило, является разумным выбором для соблюдения ночных норм шума. Для больниц и жилых зон с плотной застройкой часто требуется сверхтихий класс.

Одна инженерная реальность, которую необходимо признать: вентиляционные отверстия ослабляют акустические характеристики. Кожух должен искать баланс между отводом тепла и снижением шума. Лабиринтные вентиляционные структуры, шумоглушащие жалюзи и акустические экраны — распространённые компромиссные решения, но окончательные показатели шума всё равно требуют подтверждения измерениями на месте.

四、Антивандальный дизайн: инженерная граница пассивной защиты

Антивандальный дизайн особенно важен для генераторных установок, размещаемых на стройплощадках, в удалённых локациях, на объектах связи и в городской среде. Цель — не «невозможность разрушения», а повышение временных и инструментальных порогов, необходимых для разрушения, до уровня, достаточного для предотвращения оппортунистических атак и краж.

Меры на аппаратном уровне включают: листовой металл толщиной от 14 калибра (около 2 мм) и выше, скрытые петли, лишающие лом точки опоры, трёхточечная система запирания, гарантирующая, что дверь при ударе не откроется из-за деформации в одной точке. Для сценариев с повышенными требованиями к безопасности возможна интеграция системы контроля доступа и выхода сигнала тревоги, превращающая попытку взлома в регистрируемое событие безопасности. Дополнительно для ДГУ актуальна защита топливной системы от слива топлива и защита аккумуляторной батареи от кражи.

Конструктивные соображения столь же важны. Сварная рама обладает лучшей ударной монолитностью, чем рама на болтовых соединениях. Наружные крепёжные элементы должны быть защищёнными от откручивания (например, со шлицем Torx или односторонние винты), что снижает возможность проникновения путём демонтажа крепежа.

五、Контроль качества на этапах проекта: от «просмотра чертежей» к «наблюдению за процессом»

Кожух для генераторной установки — нестандартное изделие по индивидуальному заказу, и его итоговое качество в значительной степени зависит от управляемости производственного процесса.

Этап проектной верификации должен включать: акустический расчёт (на основе звуковой мощности и спектральных характеристик конкретной модели ДГУ), тепловой баланс (соответствие тепловыделения двигателя и генератора отводящей способности вентиляции), проверку прочности конструкции (ветровая нагрузка, снеговая нагрузка и нагрузка при обслуживании сверху). Для установок, размещаемых во взрывоопасных зонах, необходимо подтвердить соответствие серии стандартов IEC 61969 или соответствующим стандартам NEMA.

Ключевые контрольные точки этапа производства: предварительная обработка стали (степень очистки от ржавчины не ниже Sa2.5), качество сварки (сварные швы рамы должны быть непрерывными, без пор), укладка звукопоглощающего материала (обеспечение отсутствия пустот и стыков), герметизация (все проходные элементы, включая выхлопной газоход и кабельные вводы, и периметр дверной рамы). Толщина плёнки порошковой окраски обычно должна составлять 60–80 мкм; испытание на адгезию следует включать в приёмочные испытания на заводе.

Заводские испытания должны охватывать как минимум: выборочную проверку степени защиты (испытание дождеванием), испытание акустических характеристик (при наличии условий), проверку функционирования замков и внешний осмотр. Для критически важных применений — больницы, дата-центры, объекты связи — испытания с участием третьей стороны являются разумным вложением для снижения закупочных рисков.

六、Рамки закупочного решения: совокупная стоимость владения вместо закупочной цены

Логика решений промышленных B2B-покупателей смещается от «кто дешевле» к «у кого ниже совокупные затраты». Оценка закупки кожуха для генераторной установки должна включать следующие измерения:

Процесс подбора: определить модель и габариты ДГУ, тепловыделение, спектральные характеристики шума и условия размещения. Внутренние размеры кожуха должны как минимум на 100–150 мм превышать габариты установки (для организации воздушных потоков и виброизолирующего монтажа); площадь вентиляционных отверстий определяется на основе теплового баланса; акустические показатели должны быть внесены в техническое соглашение в качестве основания для приёмки. Отдельно согласовывается схема подключения выхлопа и расположение точек обслуживания.

Ключевые аспекты оценки поставщика: наличие примеров поставок для аналогичных моделей ДГУ и условий эксплуатации; предоставление акустических или термодинамических расчётов; наличие прослеживаемых записей производственного процесса (сертификаты на материалы, записи о сварке, контроль покрытия); сроки поставки и оперативность поддержки при монтаже на месте.

Аспекты коммерческих условий: охватывает ли гарантия отслоение покрытия, старение уплотнителей и деформацию конструкции; предоставляются ли обязательства по поставке запасных частей; при серийных закупках — поддерживается ли поэтапная поставка в соответствии с графиком проекта.

Резюме в одной фразе: закупочное решение по всепогодному кожуху для генераторной установки по своей сути представляет собой ценообразование «права на выживание на открытом воздухе» для ДГУ. В совокупной стоимости владения наружной генераторной установкой закупочная цена кожуха обычно составляет лишь небольшую часть, но именно она определяет, будут ли потрачены впустую остальные большие затраты.

Проектирование и производство под конкретные задачи, нестандартные требования и климатические зоны России — от производителя Generian

Приведённые ниже разделы дополняют основной материал и раскрывают ключевое конкурентное преимущество производителя Generian: изготовление кожухов не как универсального товара, а как инженерного изделия, спроектированного под конкретную генераторную установку, конкретную площадку и конкретный климатический регион.

Проектирование под конкретные задачи: от «подбора из каталога» к «расчёту под ДГУ»

Для производителя кожухов ключевой этап — не продажа, а сбор исходных данных. Универсальный кожух, подобранный «по габаритам», почти всегда проигрывает по тепловому режиму или акустике. Проектирование под конкретную задачу начинается с опросного листа, который включает:

Данные по генераторной установке: модель двигателя и генератора, номинальная и резервная мощность (кВА/кВт), тепловыделение в кВт (отдельно по двигателю, генератору и системе выхлопа), расход воздуха через радиатор (м³/ч), температура охлаждающей жидкости, диаметр и температура выхлопных газов, уровень звуковой мощности (дБ(А)) и спектральные характеристики шума, габариты и вес ДГУ, схема точек обслуживания (стороны доступа к фильтрам, щупу, панели управления, аккумулятору).

Данные по площадке размещения: расстояние до жилой застройки или чувствительного объекта (больница, школа, офис), требуемый уровень шума на расстоянии 7 м (дБ(А)), преобладающее направление ветра, ветровая и снеговая нагрузка по СП 20.13330, сейсмичность района, наличие агрессивных сред (соляной туман, промышленные выбросы), требования по антивандальной защите, ограничения по габаритам площадки.

Результат проектирования — техническое решение, а не «модель кожуха». В него входят: расчёт воздухообмена и подбор вентиляторов, акустический расчёт с выбором класса шумоглушения, компоновка внутреннего пространства с учётом сервисных зон, схема подключения выхлопа, схема кабельных вводов, выбор материала и покрытия под климатическую зону.

二、Нестандартные технические требования: что заказывают, когда серийное решение не подходит

Практика показывает, что нестандартные кожухи — это не исключение, а значительная доля заказов. Типовые категории:

По ограничениям площадки: стеснённые условия (кожух с уменьшенной глубиной при сохранении вентиляционного сечения), необходимость размещения на крыше (дополнительная статическая прочность, виброразвязка, защита от ветрового подъёма), размещение в подземном или полузаглублённом исполнении (усиленная гидроизоляция, принудительная вентиляция).

По интеграции с существующей инфраструктурой: подключение к стационарному выхлопному тракту через гибкую вставку с сохранением акустических свойств, вывод кабелей в существующие лотки, сопряжение с системой автоматики объекта (сухой контакт, Modbus, дискретные сигналы).

По специальным режимам работы: кожух для ДГУ, работающей в режиме постоянной нагрузки (усиленная вентиляция, увеличенный ресурс вентиляторов), кожух для когенерационных установок (отбор тепла, дополнительная теплоизоляция), кожух для установок с системой нейтрализации выхлопа (SCR, AdBlue — дополнительный объём, термостойкие элементы).

По требованиям безопасности: взрывозащищённое исполнение (для установок на объектах нефтегаза), огнестойкие элементы (TS EN 13501-1 ), аварийная кнопка останова на внешней панели , датчик открытия двери с сигналом на диспетчерский пульт , защита топливной системы от несанкционированного слива.

三、Проектирование под широты России: от Калининграда до Якутии

Климатические условия на территории России меняются радикально, и кожух, спроектированный для Краснодара, будет работать иначе в Норильске. Generian проектирует под климатическое исполнение по ГОСТ 15150 (У1, УХЛ1, ХЛ1 и др.) — это не формальность, а набор конкретных конструктивных решений.

Умеренный пояс (Москва, Центральная Россия): расчётная зимняя температура до −30°C, летняя до +35°C. Стандартное решение: сталь 1,5–2 мм, порошковая окраска 60–80 мкм, естественная или принудительная вентиляция с заслонками. Акустический класс — усиленный (30–35 дБ(А)) для городской застройки.

Холодный и очень холодный пояс (Сибирь, Якутия, Норильск): температура до −50…−60°C, ветровые нагрузки до 60–70 м/с в прибрежных зонах. Конструктивные решения: хладостойкая сталь (09Г2С или аналоги) с ударной вязкостью при −60°C, увеличенная толщина листа, термостатированные заслонки вентиляции с электроприводом и обогревом, подогрев внутреннего пространства (ТЭН или тепловентилятор) для поддержания температуры аккумуляторной батареи и топливной системы в пусковом диапазоне, двойное уплотнение дверей (основной EPDM + дополнительный морозостойкий контур), усиленная теплоизоляция (минеральная вата 100 мм и более), обогрев выхлопного тракта для предотвращения обмерзания. Порошковая окраска — эпоксидно-полиэстеровая с повышенной адгезией к хладостойкой стали.

Прибрежные и арктические зоны (Мурманск, Сахалин, побережье Северного Ледовитого океана): соляной туман, высокая влажность, ветровое воздействие. Конструктивные решения: нержавеющие крепёжные элементы с нейлоновыми шайбами , алюминиевый или стеклопластиковый кожух вместо стального (для наиболее агрессивных сред), усиленная катодная защита для стальных элементов, дренажная система для отвода конденсата, герметизация кабельных вводов по IP66.

Жаркий и сухой пояс (юг России, Прикаспий): летняя температура до +45°C, пыльные бури. Конструктивные решения: увеличенное сечение вентиляционных отверстий, пылезащитные фильтры с возможностью быстрой замены, жалюзи с лабиринтной структурой для защиты от пыли при сохранении воздухообмена, солнцезащитная окраска (светлые тона с высоким коэффициентом отражения), принудительная вентиляция с термостатом для предотвращения перегрева.

四、Производство и продажа от производителя Generian: вертикальная интеграция и прямой канал

Generian как производитель контролирует полный цикл: проектирование, изготовление, испытания, поставку и сервис. Это принципиально отличается от модели «продавец чужого кожуха».

Проектно-конструкторский отдел: выполнение акустических и тепловых расчётов, разработка КД под конкретный заказ, согласование с заказчиком на этапе эскизного проекта. Никакой кожух не уходит в производство без подписанного технического решения.

Производственная база: лазерная резка листа (точность до 0,1 мм), гибка на ЧПУ, сварка на сварочных полуавтоматах с контролем швов, дробеструйная или пескоструйная подготовка поверхности (Sa 2.5), порошковая окраска в камере с контролем толщины и адгезии, укладка звукопоглощающего материала с контролем отсутствия пустот и стыков, сборка с установкой уплотнителей и фурнитуры.

Испытательный участок: проверка геометрии, испытание дождеванием (IP), проверка функционирования дверей и замков, при наличии стенда — измерение акустических характеристик. Для критических заказов — привлечение независимой лаборатории.

Прямой канал продаж: от производителя, без посредников. Это означает: прямое техническое консультирование (инженер, а не менеджер по продажам), прямое ценообразование (без наценок дистрибьюторов), прямая ответственность за качество (гарантия от изготовителя), прямой сервис и поставка запасных частей (складской запас быстроизнашиваемых элементов — уплотнителей, замков, вентиляторов, фильтров).

Документация для заказчика: паспорт изделия, техническое описание с расчётами, схема вентиляции и акустики, инструкция по монтажу и обслуживанию, протоколы заводских испытаний, гарантийный талон. Для проектных организаций — данные для включения в рабочую документацию (габаритные и присоединительные размеры, нагрузки на основание, точки подключения).

Резюме раздела: Generian продаёт не «кожух для генератора», а инженерное решение для конкретной ДГУ на конкретной площадке в конкретном климате. Заказчик получает изделие, спроектированное под его задачу, изготовленное на собственной производственной базе и поставленное напрямую от производителя — с расчётной документацией, гарантией изготовителя и сервисной поддержкой.
